Hướng dẫn lắp đặt cảm biến áp suất

Hướng dẫn lắp đặt cảm biến áp suất

- Trong thực tế cảm biến áp suất được ứng dụng rất rộng dãi trong nhiều nghành công nghiệp như: Trong hệ thống bơm điều áp, trong lò hơi, trong máy nén khí... với mục đích chuyển đổi tín hiệu từ dạng áp (Hơi, khí, nước...) sang dạng dòng điện 4 - 20mA đưa về các thiết bị điều khiển đặc biệt là Biến tần
- Việc lắp đặt cảm biến áp suất người sử dụng thường mắc phải 02 vấn đề là lắp đặt phần cơ khí và lắp đặt phần điện.
1. Về phần lắp đặt cơ khí:
- Việc lắp đặt phần cơ khí là phần rất quan trọng. Để đảm bảo tốt nhất về mặt kỹ thuật ngoài việc lựa chọn dòng cảm biến chất lượng tốt chúng ta còn phải đặt biệt quan tâm đến việc gá lắp sao cho đúng kỹ thuật để đảm bảo sự ổn định cho cảm biến tránh trường hợp gây sốc gây hỏng cảm biến hoặc tín hiệu chập chờn không ổn định
 Việc điều khiển sẽ không chính xác.
- Để đảm bảo cho cảm biến hoạt động ổn định và chính xác thông thường chúng ta nên lắp đặt thêm ống Siphon cho cảm biến.

Lắp đặt ống Siphon cho cảm biến áp suất

Ống Siphon là gì? Nguyên lý hoạt động ống Siphon
- Ống Siphon là một thiết bị dùng để bảo vệ đồng hồ áp suất hoặc cảm biến áp suất khỏi Nhiệt độ cao hoặc Áp suất không ổn định (Lúc cao lúc thấp đột ngột).
+ Trong ứng dụng lò hơi: Hơi nóng trong lò hơi khi đi qua ống Siphon sẽ giúp làm giảm nhiệt độ xuống đảm bảo trong phạm vị cho phép của cảm biến → Chống sốc cảm biến , bảo vệ cảm biến, giúp cảm biến hoạt động ổn định. (Chú ý: Bên trong ống Siphone khi lắp đặt phải chứa đầy nước giúp cách ly khí nóng trong lò hơi tiếp xúc trực tiếp với cảm biến).
+ Trong ứng dụng bơm điều áp: Áp suất nước ở đầu ra bơm thường thay đổi nhiều và không ổn định, áp suất trong nước đi qua ống Siphon sẽ làm giảm sự thay tác động đột ngột từ áp lực nước vào cảm biến → Chống sốc cảm biến, bảo vệ cảm biến và giúp cảm biến hoạt động ổn định.
- Ống Siphon trong thực tế có 02 loại là: Loại chữ U và loại hình đuôi lợn. Tùy thuộc vào từng ứng dụng, vị trí lắp đặt cụ thể mà lựa chọn loại ống cho phù hợp.
Ống Siphon hình chữ UỐng siphon hình đuôi lợn
Hình ảnh ống Siphone chữ U và hình đuôi lợn

2. Về phần điện:
Việc kết nối cảm biến áp suất với biến tần cũng khá đơn giản, chỉ cần đấu nối đúng theo tài liệu của nhà cung cấp là được. Còn việc cài đặt phụ thuộc vào từng ứng dụng cụ thể mà người sử dụng cài đặt sao cho phù hợp. Nếu cần tư vấn cài đặt trực tiếp vui lòng liên hệ: Mr.Minh: 0948.618.877 hoặc 01684.577.377

2.1. Sơ đồ hướng dẫn kết nối cảm biến áp suất với biến tần Delta VFD-CP2000
(Sử dụng nguồn 24VDC bên ngoài).

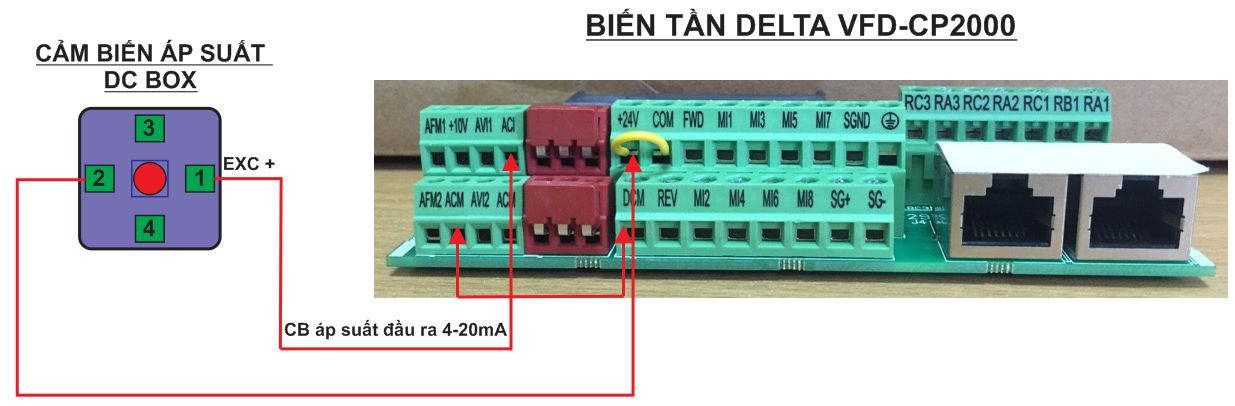

2.2. Sơ đồ hướng dẫn kết nối cảm biến áp suất với biến tần Delta VFD-CP2000
(Sử dụng nguồn 24VDC trên biến tần).





3. Lựa chọn cảm biến áp suất:
Hiện tại để đáp ứng các ứng dụng sử dụng tới cảm biến áp suất (Môi trường khí, nước, hơi...). Chúng tôi cung cấp dòng cảm biến áp suất hãng DC Box của Đài Loan đảm bảo chất lượng và giá cả cạnh tranh nhất trên thị trường hiện nay. Chi tiết về dòng cảm biến này vui lòng tham khảo: Cảm biến áp suất hãng DC Box - Đài Loan


Nếu có thắc mắc về kỹ thuật hoặc cần tư vấn về việc lựa chọn thiết bị cảm biến áp suất, biến tần
Quý khách hàng vui lòng liên hệ trực tiếp với:
KS: Nguyễn Văn Minh - HP: 0948 618 877 hoặc 01684 577 377 - Email: Minhnv.etechn@etecvn.com
Để được hỗ trợ tốt nhất!
