* Ứng dụng: Robot, Máy CNC, Máy nghành gỗ, Máy công cụ, Máy nghành bao bì, Máy nghành kính, Máy nghành thực phẩm, Máy CNC, Máy nghành văn phòng phẩm, Máy in ...
1. Thông số kỹ thuật driver servo Yaskawa SGD7S-7R6A20A
| Model: | • SGD7S-7R6A20A |
| Hãng sản xuất: | • Yaskawa |
| Xuất xứ: | • Nhật Bản (Hoặc Trung Quốc) |
| Series: | • Sigma-7 |
| Công suất: | • 1kW |
| Điện áp đầu vào: | • Động lực: 3 phase 200-230VAC, 50Hz/60Hz • Điều khiển: 1 phase 200-230VAC, 50Hz/60Hz |
| Phương pháp điều khiển: | • Qua mạng truyền thông MECHATROLINK-III |
| Tín hiệu encoder phản hồi (Rotary motor): | • 17 Bit (Encoder tương đối) • 20 hoặc 24 Bit (Encoder tương đối / Tuyệt đối) • 22 Bit (Encoder tuyệt đối) |
| Dải điều chỉnh tốc độ: | • 1:5000 |
| Độ chính xác kiểm soát momen xoắn: | • ± 1% |
| Bộ mã hóa xung đầu ra: | • Phase A, phase B, phase C: Line-driver output • Số xung đầu ra: Cài đặt |
| Đầu vào cố định: | • Dải điện áp cho phép: 5 VDC ± 5% • Số điểm đầu vào: 1 • Yêu cầu dữ liệu tuyệt đối (SEN) |
| Đầu vào chức năng có thể cài đặt: | • Dải điện áp cho phép: 24 VDC ±20% • Số điểm đầu vào: 7 |
| Đầu ra cố định: | • Dải điện áp cho phép: 5 VDC đến 30 VDC • Số điểm đầu ra: 1 • Tín hiệu đầu ra: Báo động servo (ALM) |
| Đầu ra chức năng có thể cài đặt: | • Dải điện áp cho phép: 5 VDC đến 30 VDC • Số điểm đầu ra: 6 |
| Truyền thông: | • RS-422A (CN3) • USB mini (CN7) kết nối máy tính • MECHATROLINK-III (CN6) |
| Màn hình hiển thị: | • Chỉ báo CHARGE và hiển thị bảy đoạn gồm năm chữ số |
| Vận hành, cài đặt: | • Trên phần mềm SigmaWin |
| Điện trở xả: | • Tích hợp trở xả nội 40W / 40Ω |
| Cấp độ bảo vệ: | • IP20 |
| Nhiệt độ xung quanh khu vực lắp đặt: | • -5°C đến 55°C |
| Độ ẩm xung quan khu vực lắp đặt: | • Độ ẩm tương đối tối đa 95% (không có đóng băng hoặc ngưng tụ) |
2. Kích thước driver servo Yaskawa SGD7S-7R6A20A

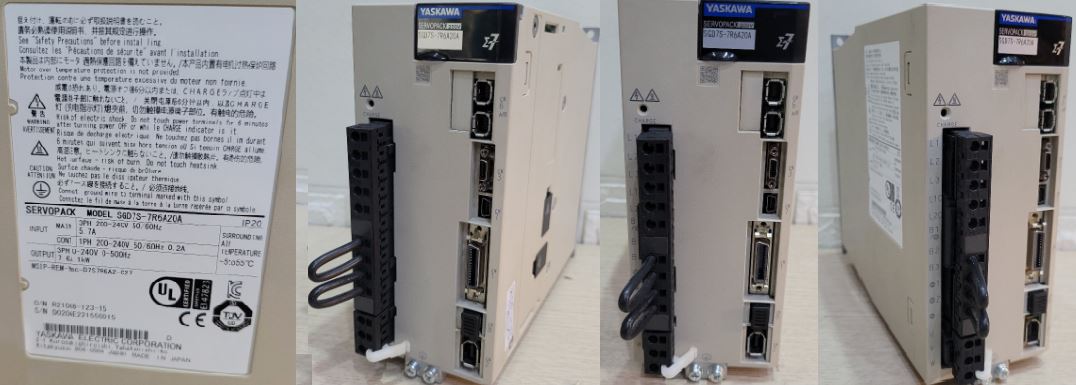

3. Hình ảnh thực tế driver servo Yaskawa SGD7S-7R6A20A
4. Hướng dẫn lựa chọn mã (Servopacks SGD7S-)
